| AVR JTAG USB |
|
AVR JTAG USB - отладчик является полным функциональным аналогом оригинального AVR JTAG ICE. Предназначен для внутрисхемного программирования и отладки микроконтроллеров AVR через USB. При помощи данного отладчика и программы AVRSTUDIO Вы можете программировать контроллер и в реальном времени наблюдать изменения всех переменных и регистров использованных в программе.
Тип разработки: собственная инициатива.
Техническое задание: самостоятельно + интернет.
Реализовано: ATmega16.
Срок выполнения: 1 месяц.
Состояние: реализовано.
Техническ
1- не используется Установка AVR JTAG USB.

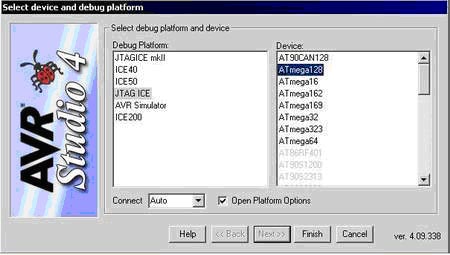

AVR JTAG USB совместим с версией AVTSTUDIO4.14 и выше. Разархивируйте файл «CDM 2.00.00. rar». Подключите AVR JTAG USB к РС через свободный разъем USB. ОС найдет новое устройство FT232R USB UART. При предложении мастера автоматически найти драйвер, отказаться, и указать путь к папке «USBDRV». После сообщения «МАСТЕР ЗАВЕРШИЛ УСТАНОВКУ ПРОГРАММ для USB SERIAL CONVERNER» нажать кнопку «ГОТОВО». Через несколько секунд Windows обнаружит новое устройство «USB SERIAL PORT» и снова запустит мастер установки нового оборудования. При предложении мастера автоматически найти драйвер, отказаться, и указать путь к папке «USBDRV». На сообщение мастера, о несовместимости программного обеспечения нажать кнопку «ВСЕ РАВНО ПРОДОЛЖИТЬ». По завершению работы мастера нажать «ГОТОВО». Если установка прошла успешно, то Windows выведет сообщение «НОВОЕ ОБОРУДОВАНИЕ УСТАНОВЛЕНО И ГОТОВО К ИСПОЛЬЗОВАНИЮ». После удачной установки в диспетчере устройств должен появиться виртуальный COM порт. В том случае если windows не видит устройство или сообщает о проблемах при установке нового оборудования, необходимо отключить AVR JTAG USB от компьютера. Запустить программу удаления USB-драйвера FTDIUNIN.EXE (находится в папке «USBDRV».) Проверьте отключен ли AVR JTAG USB и нажмите CONTINUE. После завершения работы программы нажмите кнопку FINISH. Повторите весь процесс установки. Работа AVR JTAG USB с AVRSTUDIO.

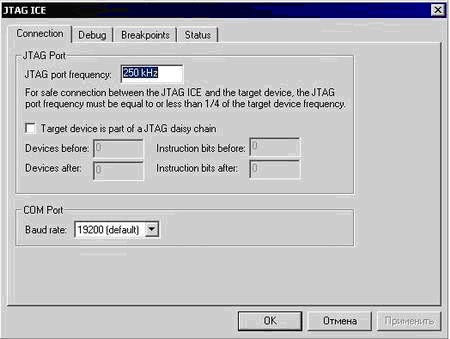

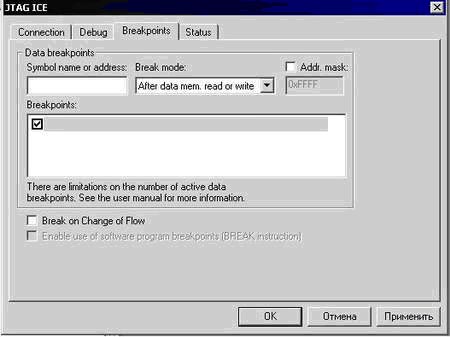

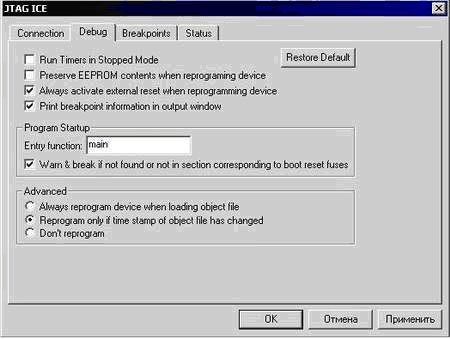

Убедитесь что в отлаживаемом устройстве контроллер установлен в соответствующий режим (фуз бит JTAGEN )! Разрешите breakpoint-ы. Также здесь можно задать прерывание на изменении переменной или адреса по которому находится переменная. Нажмите ОК и JTAG ICE зальет текущий проект во флэш память контроллера и поставит курсор на первую команду Вашей программы. Возможные неисправности.
Появление формы с текстом «The OCD JTAG adapter ……………..» означает, что JTAG отладчик обнаружен, но отлаживаемое устройство не отвечает. Проверьте правильность и надёжность соединений шлейфа с отлаживаемым устройством, подано ли питание на устройство, установлены ли соответствующие биты конфигурации контроллера.
Появлении формы с текстом «Could not connect ……………..» означает, что JTAG отладчик не обнаружен. Из выпадающего списка выберете COM порт, к которому подключен JTAG отладчик (если в диспетчере устройств изменить номер порта отладчика на COM1-COM4, то AVRSTTUDIO будет автоматически обнаруживать подключенный JTAG ICE). Повторите попытку соединения.
Программирование микроконтроллеров AVR c помощью AVR JTAG USB в Linux.
См. так же: универсальный программатор avr-usbВОПРОСЫ, ОТЗЫВЫ, ЗАМЕЧАНИЯ, ПРЕДЛОЖЕНИЯ. |
