Универсальный программатор AVR-USB предназначен для внутрисхемного последовательного программирования микроконтроллеров AVR. Является функциональным аналогом программаторов USBASP, AVR910_usb_programmer(prottoss), STK500, работающих от USB. Выбор типа программатора осуществляется путём его перепрошивки файлом usbasp.hex (по умолчанию), avr910usb.hex, либо STK500.hex. Скачать файлы.

Приобретая программатор AVR-USB, указывайте тип прошивки - avr910usb, usbasp, либо stk500. Прошью соответствующим файлом и программатор будет полностью готов к работе.

Технические параметры.

ОС: Windows NT/2000/XP/VISTA/WINDOWS 7 (Linux/MacOS X)
Питание: от USB
Потребляемая мощность: не более 2,5 ВА
Температура окружающей среды: -40...+50С
Цена: 750р. [купить]

1- MOSI
2- не используется
3- не используется
4- не используется
5- RESET
6- не используется
7- SCK
8- не используется
9- MISO
10- GND


Назначение контактов программатора.

- 5

- 4

- 3

- 2

- 1



4-5; 1-2 замкнуты – режим программатора, программирование на пониженной частоте (8кГц).
1-3 замкнуты – режим программирования FLASH программатора.
1-2 замкнуты – режим программатора, программирование на высокой частоте.

Для всех типов программатора установить в “0” биты SPIEN, CKOPT , SUT0, BODEN. Остальные установлены в “1”.

Замкнув контакты 1 и 3 на программаторе, прошить контроллер программатора (через существующий разъём) файлом USBasp.hex (расположен в папке HEX). Замкнув контакты 1 и 2, подключить программатор к РС через свободный разъем USB. ОС найдет новое устройство – USBASP при предложении автоматически найти драйвер, отказаться, и указать путь к файлу …\driver\usbasp-windriver\usbasp.inf. При предупреждении, что драйвер не имеет цифровой подписи, нажать «согласен». После удачной установки программатор должен появиться в диспетчере устройств.

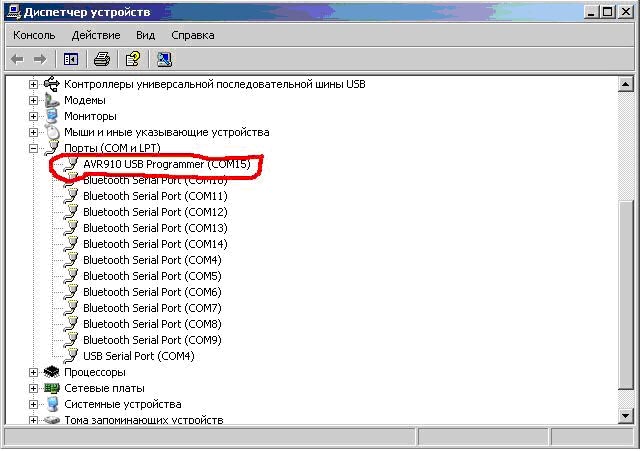

Замкнув контакты 1 и 3 на программаторе, прошить контроллер программатора (через существующий разъём) файлом avr910usb.hex (расположен в папке HEX). Замкнув контакты 1 и 2, подключить программатор к РС через свободный разъем USB. ОС найдет новое устройство – AVR910 USB Programmer, при предложении автоматически найти драйвер, отказаться, и указать путь к файлу …driver\usb910-windriver\avr910usb.inf. При предупреждении, что драйвер не имеет цифровой подписи, нажать «согласен». После окончания установки необходимо изменить номер ком порта (COM1 - COM4) в диспетчере устройств в: AVR910 USB Programmer -> Свойства–> Параметры порта -> Дополнительно -> Номер COM-порта для его последующего автоматического определения различными программами. После удачной установки программатор должен появиться в диспетчере устройств.

Для программирования AVR микроконтроллеров данным программатором, можно воспользоваться программой AVR910 (CodeVisionAVR C Compiler, AvrStudio и т.п.).

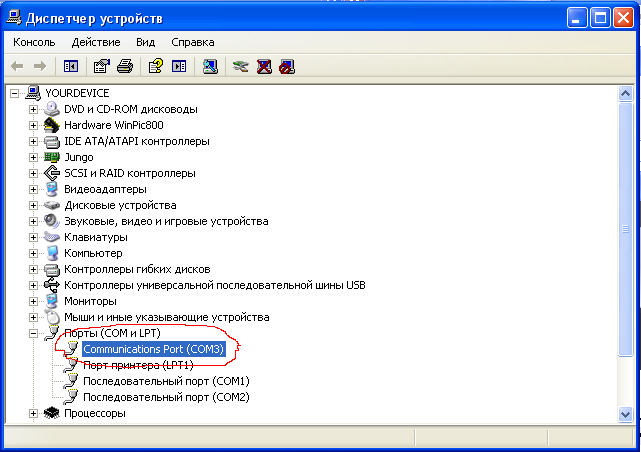

Замкнув контакты 1 и 3 на программаторе, прошить контроллер программатора (через существующий разъём) файлом STK500.hex (расположен в папке HEX). Замкнув контакты 1 и 2, подключить программатор к РС через свободный разъем USB. ОС найдет новое устройство – AVR-Doper, при предложении автоматически найти драйвер, отказаться, и указать путь к файлу …driver\stk500\avrdoper.inf (avrdoper-vista.inf). При предупреждении, что драйвер не имеет цифровой подписи, нажать «согласен». После удачной установки программатор должен появиться в диспетчере устройств.

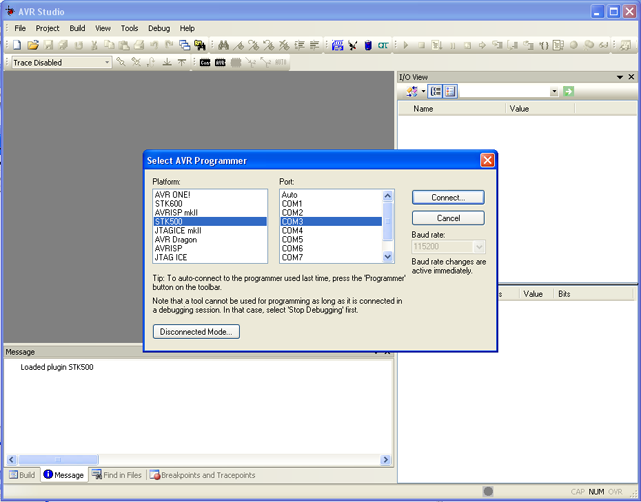

Запускаем AVRStudio. Tools -> Programm AVR -> Connect...

Выбираем STK500 и номер порта, который появился в системе. Нажимаем "Connect".

AVRStudio предложит обновить ПО программатора. Необходимо отказаться, нажав "Отмена".

Скачать файлы.
